SGM-9 Field Portable Mercury Analyzer

SGM-9

便携式烟道气汞分析仪

紧凑、准确、高效

SGM-9 是一种现场便携式测汞仪,设计用于现场测量烟道气中总气态汞及其形态。

应用

燃煤锅炉烟气  垃圾焚烧炉  污泥焚烧炉  医疗垃圾焚烧炉  火葬场等

中国方法

HJ543-2009

国际方法

JIS B 7994

特点

令人难以置信的现场便携性
- 紧凑且方便的设计

SGM-9重量轻且结构紧凑。它的设计适合在工作空间受限或高架工作空间中使用,因为它不需要很大的安装空间和其它操作。
SGM-9 采用简单的探头设计,带有通用 C 型夹 – 适合和兼容设施内大多数尺寸的采样点法兰,使其能够简单快速地安装和使用。

SGM-9 Mercury Analyzer
SGM-9 Mercury Analyzer

多功能应用 – 形态汞检测

烟道气中存在的汞形态通常取决于燃烧的材料或矿物燃料的种类,以及所使用的活性气体(例如 HCl)的浓度。为了有效、高效和经济地管理汞去除过程,采用正确的汞去除技术,了解排放气体中的形态汞(元素汞和离子汞)的浓度非常重要。

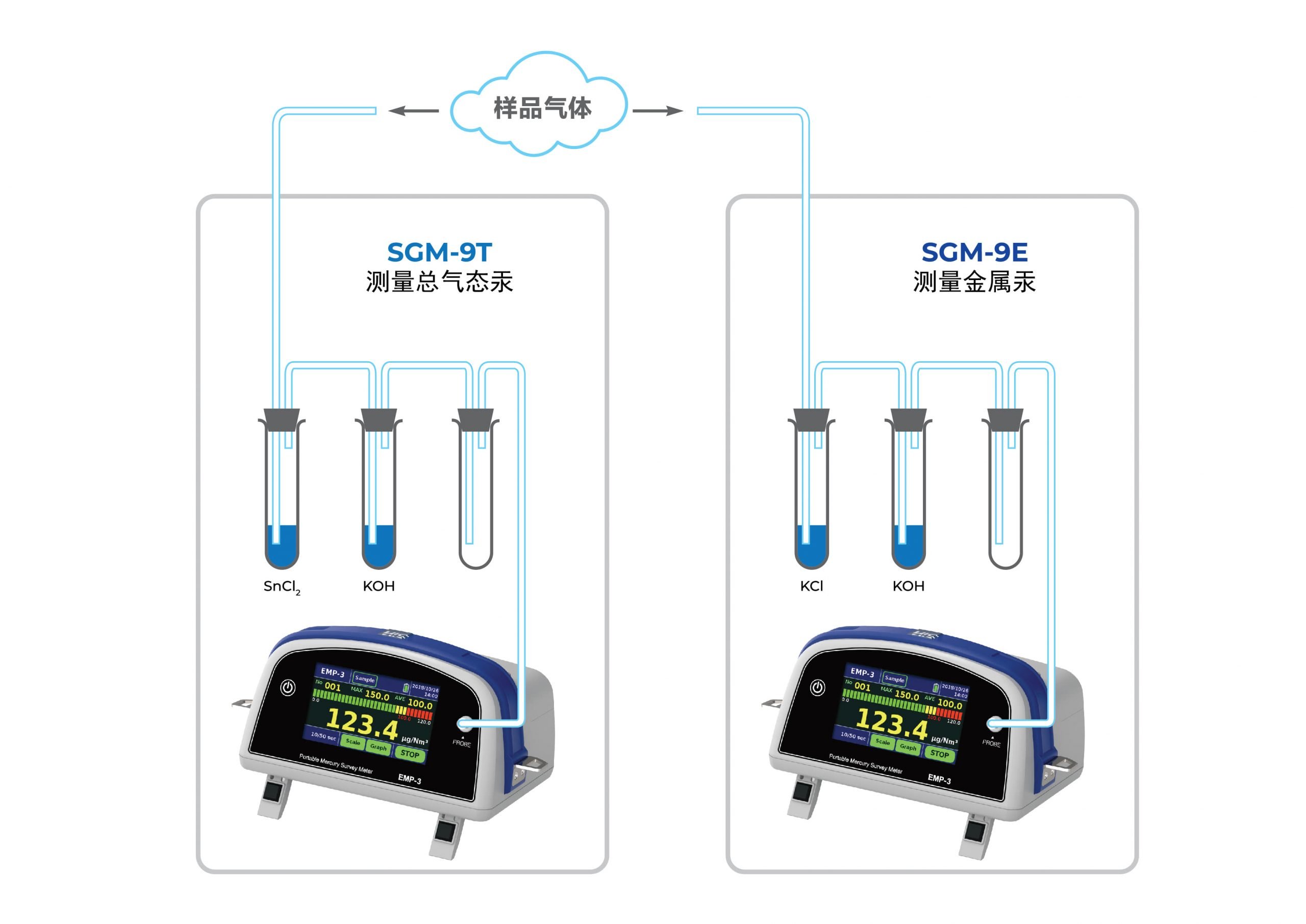

对于实时形态汞(元素态和离子态)的检测,可以通过使用 2 套 SGM-9 来完成,从同一个样气源共享到每一个配有适当试剂的SGM-9。

阅读更多

SGM-9T 用于总气态汞 (TGM) 检测,可从排放的烟道气中测量 Hg2+和 Hg0

  • 使用还原剂SnCl2将所有Hg2+还原为 Hg0
  • CVAAS检测到的所有Hg0为总气态元素汞 (TGM),Hg0



SGM-9E 仅用于测量气态元素汞 (GEM)Hg0

  • SGM-9E ,使用 KCl 代替 SnCl2
  • Hg2+因其溶解性留存在 KCl 溶液中,而Hg0因没有反应性而被继续转移到 CVAAS 作为总元素汞 Hg0进行测量。

通过从 TGM 值中扣除 Hg0 值,可以同时获得Hg2+值(RGM – 活性气态汞) 。



内置 GPS 功能 – 安心测量

EMP-3 配备内置 GPS功能,每次使用 SGM-9 进行的测量都会有一组坐标,标明测量点的确切位置。

智能试剂管理

SGM-9 在气体预处理单元需要使用试剂。试剂浓度活性对于确保完全的化学反应至关重要。

了解更多

 SGM-9 采用智能试剂管理系统。通过输入现场烟道气体参数(如湿度和温度),SGM-9 可以估算试剂最佳活性,有效地自动定时和确定更换频率,最大限度地利用试剂活性,减少消耗和废物产生

卓越的检测范围 高达 2000 µg/ Nm3

SGM-9 配备了第三代 EMP-3 检测器,测量范围高达 2000 µg/ Nm3。如此宽的检测范围能够满足用户更广泛的应用,迅速应对紧急情况。

测量烟道气中的汞排放——为什么?

随着2017 年《水俣条约》推出(点击了解有关《水俣公约条约》的更多信息),世界范围内的汞监测变得越来越重要,因为固定排放是导致环境空气中汞含量达到惊人水平的主要因素之一。

了解更多

排放到大气中的汞最终将沉入与我们的生态系统密切相关的水体中。因此,监测烟道气体排放是确保排放的汞浓度低于允许水平的依据。

现场实时汞检测

与烟道气采样的湿法吸收采样技术不同,SGM-9 可以完成实时采样和现场测量。在湿法吸收采样技术中,操作者需要将样品溶液送回实验室进行下一步测量。

了解更多

从抽样到报告结果的时间可能需要长达几天或几周。但是,SGM-9 能够在当天现场获得测量结果,可使操作人员立即采取适当措施。

功能齐全且准确的 CVAAS 测汞仪

SGM-9 采用 EMP-3 作为检测器。尽管 EMP-3 是现场便携式的,但其测量技术和准确性并没有因为其便携性而有所降低。它配备了非色散双光束冷蒸气原子吸收光谱(CVAAS) 检测器。所有吸入 EMP-3 的气态元素汞 (GEM) 都通过检测波长 253.7 nm 的吸光度进行测量。

它是如何工作的?

SGM-9 由两个主要组件构成,即 EMP-3(汞检测器)和 WLE-9(气体预处理装置)。带有灰尘过滤器的采样探头安装在烟囱采样点。无尘烟道气流通过加热传输线进入WLE-9。

在 WLE-9 中,有 3 个气体洗涤器。

第1个洗涤器

对于SGM-9T:Hg2+容易被还原剂SnCl2还原为Hg0,并继续第2次洗涤。

对于SGM-9E:Hg2+KCl中溶解和去除,只留下Hg0,并继续第2次洗涤。

第 2个洗涤器

所有干扰物,如酸性气体(SOx 和 NOx)等均KOH去除

第3个洗涤器

除去干扰气体后,水分在第3个洗涤器被电子冷却装置除湿。

最终,将含有气态元素汞 (Hg0 )的无干扰的干燥连续气流送入 EMP-3 的 CVAAS 检测器,测量气态总汞 (SGM-9T) 或气态元素汞 (SGM-9E)。

SGM-9 操作技术和流程符合日本工业标准JIS B 7994。

EMP-3 Mercury Analyzer

EMP-3

第三代 EMP,便携、准确、测量范围更广,可随时随地进行现场测量。
