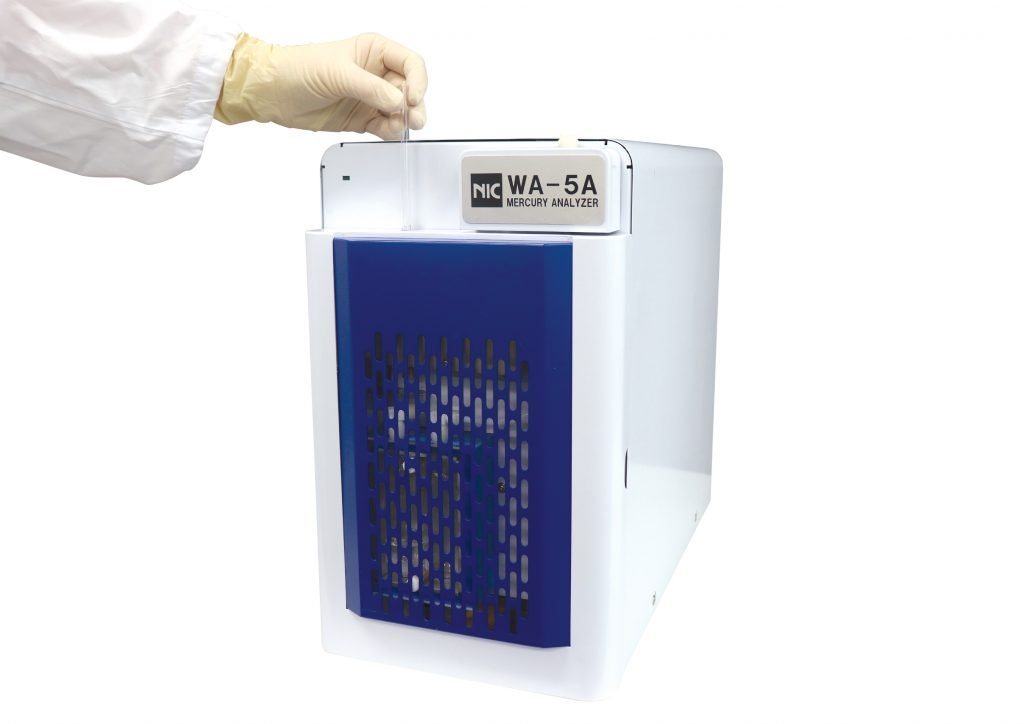

WA-5A Mercury Analyzer

WA-5A

气态汞分析仪

灵敏、经济且紧凑

 WA-5A 是一款台式冷原子吸收 CVAAS 汞分析仪,设计用于测量环境空气或天然气、页岩气、LPG/LNG 等气态基质中的总气态汞 (TGM)。它采用双金汞齐 – CVAAS技术,这是被大多数既定监管方法(如 ASTM、ISO 和 JIS)所广泛接受的。

应用

环境空气 工作环境空气 燃气 天然气 | 页岩气 | 液化石油气 | 其他气态基质样品

中国方法

HJ 910-2017  GB 16781.2-2010-T  HJ 597-2011  HJ543-2009


ASTM D 5954-98 (2014)e1  |  ISO 6978-2:2005  |  ISO 20552  |  JLPGA-S-07  | 日本环境省制定的有害空气污染物检测方法

特点

采用双金汞齐技术分析超痕量汞

WA 系列采用双金汞齐技术,以确保出色的汞回收。

– 第一次金汞齐发生在用于采样的汞收集管中。
– 第二次金汞齐发生在 WA-5A 系统中的汞收集管中。在其它官方方法中也通常称为分析捕集管。

所有汞分析物都要经过双金汞齐步骤,有效地消除了所有可能的干扰。

WA-5A Mercury Analyzer
WA-5A Mercury Analyzer

小巧轻便 – 仅 13 公斤且占用面积小

WA-5A的尺寸为W230×D460×H390mm,重量仅为13kg。如此紧凑的设计,更便于实验室工作空间管理和现场操作。

更低的运营成本——无需载气及汞收集管可重复使用

无需载气

WA-5A 不需要任何载气。它具有集成的室内空气自净化过滤器,可产生清洁的载气。无论是在实验室还是在现场,它无疑都降低了操作成本并增加了气态基质中气态总汞(TGM)测量的便利性。

WA-5A Mercury Analyzer

NIC 汞收集管

汞收集管出色的耐用性

NIC所有汞收集管在测量后都可以重复使用。

汞收集管中使用的镀金砂是由NIC依据40 多年的专有技术自主合成生产。

  • 已被证明经久耐用。

    对于金化合物和涂层的选择提供了对汞强烈的选择性和吸附能力,并具有耐酸性和耐热性,从而保证了它的可靠性和耐用性。

  • 方便安全

    NIC 汞收集管配有一个带塞子的玻璃容器,便于方便、清洁和安全地运输。在现场采样时,可避免交叉污染。

卓越的检测限和灵敏度- 检测限低至 0.001 ng

WA-5A 配备了更先进的双池 CVAAS 检测器,具有自动确定量程功能,可在一次测量中检测所有未知浓度的样品。它具有低至 0.001 ng 的检测限和高达 1,000 ng 的上限线性范围。通过使用该光学系统,WA-5A 可实现广泛的应用。超痕量级汞分析能够轻松完成。

符合日本手动测量有害空气污染物方法

WA-5A 的工作原理符合日本环境省制定的有害空气污染物的手动测量方法。

点击此处查看日本环境省制定的有害空气污染物检测方法。

高效率 - 自动进样器的多种配置

WA-5A 具有先进的多种进样方式。因为WA-5A 具有多种配置。

采用汞收集管直接分析

WA-5A Mercury Analyzer

WA-5A 独立装置

采用 Tedlar取样袋进样

WA-5A Mercury Analyzer

WA-5A + 气体流量计,用于Tedlar 取样袋直接进样

用于高通量样品进样

WA-5A Mercury Analyzer

WA-5A + 气体管解吸自动进样器,TC-WA

加压样品的直接分析,

WA-5A Mercury Analyzer

WA-5A + 液态气体气化装置LP-WA

加压样品的直接分析,

WA-5A Mercury Analyzer

WA-5 配 S-MA

WA-5F Ultra-Sensitive Gaseous Mercury Analyzer

WA-5F

WA系列的另一款机型,检测限灵敏度提高10倍,可灵活选择自动采样器配置,紧凑方便,用于气体分析。

有任何疑问?与我们联系吧!

其他系列

MA系列

更先进的直接汞分析仪

  • 无需样品消解
  • 快速分析
  • 准确度高
  • 适用于固体、液体、气态样品

PE 系列

PE 系列汞分析仪可满足液态烃样品的所有分析要求,完全符合 UOP-98-20方法。

WA 系列

WA系列汞分析仪用于气态样品的超痕量级分析。具有双金汞齐技术和各种功能选项。

回到顶部

自动量程双池CVAAS检测器的优势

比尔-朗伯定律

原子吸收光谱(AAS)技术基于比尔-朗伯的理论,吸收物质的吸光度和浓度之间存在线性关系。但是,这种关系受到线性受限的限制,通常高达3到4个数量级。在分析化学中,在非线性范围内进行测量并不容易。

克服比尔定律线性限制

在原子光谱中,测量的是目标原子的光强度。测量是无损的。因此,目标原子可以回收再测量。
NIC 更先进的双检测池由不同长度的路径构成,创建双线性范围,可在单次测量中扩展整体动态线性测量范围。

未知浓度样品也可以轻松分析测量,无需预先选择合适的校准范围进行量化。

WA-5A Mercury Analyzer

它是如何工作的?

WA-5A 作为独立装置可以直接分析汞收集管收集的样品或通过气密注射器直接注射的样品。

应用

环境空气  |  液化石油气  |  液化天然气  |  天然气  |  任何气态基质样品

WA-5A Mercury Analyzer

汞收集管直接分析

在汞收集管(采样)中收集的汞可以转移到 WA-5A 中直接进行分析。

  • NIC N160 汞收集管用于采样。
  • 将汞收集管插入 WA-5,所有被捕集到的元素汞被解吸和释放。
  • 分析物在 WA-5 内的第二个汞收集管(也称为分析捕集管)中进一步纯化和浓缩,采用双金汞齐以提高汞检测的回收率和灵敏度。

采用气密注射器直接注射

汞含量高的气态样品,可以用微小的样品体积进行分析。毫升或微升体积的样品可以直接注射。

WA-5A Mercury Analyzer

它是如何工作的?

通过将 WA-5A 与气体流量计结合使用,利用体积记录和反馈可以直接分析气态基质中的汞,例如使用 Tedlar 取样袋采集的烃类气体。

Tedlar 取样袋直接分析的自动化减少了进样过程中的一个步骤。WA-5A 是自动进样的。自动进样很方便,有助于减少人工操作的失误。

应用

环境空气  |  页岩气  | 烃类气体  | 液化石油气  | 液化天然气  | 天然气  | 氢气

  • 装有气态样品的 Tedlar 取样袋直接连接到 WA-5A 的入口。
  • 所需的采样时间和重复分析可以在软件中预先设置,与手动进样和样品管分析不同,可以进行无人值守操作。
  • 第一个金汞齐
    样品在受控流速下从 Tedlar 取样袋中排出,通过汞收集管(采样)。
  • 第二个金汞齐
    第1个汞收集管被加热,将汞释放并转移到第2个汞收集管进行进一步纯化,去除所有可能的干扰。
  • 最后,将第2个汞收集管中的汞解吸,纯净的元素汞气体被转移到CVAAS进行检测。
  • 如果在检测顺序中预设了重复分析,WA-5A 将再次从 Tedlar 取样袋恢复进样。
WA-5A Mercury Analyzer

它是如何工作的?

对于环境空气检测,总气态汞 (TGM) 采样是一件非常耗时的事情,每个站点每个样品的采样时间为 12 – 24 小时,具体取决于气源和位置。在将所有采样管带回实验室进行分析之前,现场采样通常要进行数天或数周 (取决于其偏远程度)。

WA-5A+TC-WA 配置实现了汞收集管(采样)无人值守的自动化分析。

应用

环境空气  | 页岩气  | 烃类气体| 液化石油气  |   液化天然气  | 天然气  | 氢气  | 任何气体基质样品

TC-WA 是一种汞收集管解吸装置,一次最多可装载 30 个收集管。运行 WA-5A,它可以自动完成收集管热解吸 – 金汞齐 – CVAAS 检测的整个过程,无需操作员介入。

  • 回到实验室,只需将每个汞收集管(采样)与支架一起入 TC-WA 自动进样器托盘。
  • 将所有收集管插入 TC-WA 的相应位置后,关闭滑动盖。TC-WA 具有集成的室内空气净化过滤器,可自行生成清洁空气并产生轻微的正向流,阻止外部环境空气对排队等待分析的收集管造成交叉污染。
  • 开始分析前,在 WA-5A 软件中设置分析顺序。
  • TC-WA 对汞收集管(采样)进行解吸,将汞转移到WA-5A 中的第二个汞收集管中进行进一步纯化,去除所有可能的干扰。
  • 第2个汞收集管被加热,释放纯净的元素汞气体并转到CVAAS检 测器进行检测。
  • TC-WA 转动,解吸下一个收集管。
  • 如果在检测顺序中预设了重复分析,WA-5A 将从 TC-WA 恢复进样。
WA-5A Mercury Analyzer

它是如何工作的?

在石油工业中,为了安全起见,烃类气体通常在压缩气瓶中收集和运输。气态样品分别以压缩气体或液化气方式存在。

WA-5A + LP-WA + 气体流量计 (带有数字体积记录和反馈) 可以从压缩气瓶中直接进样和分析。

应用

环境空气  | 页岩气  | 烃类气体  | 液化石油气  | 液化天然气  | 天然气  | 氢气

LP-WA 是用于 LPG 钢瓶的加热气化装置,可用于直接测量高压气瓶中的汞。它是一个减压装置,可以让压缩的 LPG/LNG 在进入 WA-5A 之前逐渐减压并气化,形成一个恒定流速。

 LP-WA 用到的材料是二氧化硅涂层或惰性材料,更大限度地减少了汞的滞留。

  • 可以在软件中预设所需的采样时间和重复分析,实现无人值守操作。
  •  LP-WA 将 LPG/LNG减压和气化,逐渐形成一个恒定气流。
  • 第1个金汞齐
    来自 LP-WA 的样气通过WA-5A 中的第1个汞收集管,汞被选择性地捕集和浓缩,其他烃类气体被排放出去。

  • 第 2个金汞齐
    第 1个汞收集管被加热,释放出汞并转移到第2个汞收集管,完成进一步的纯化,去除所有可能的干扰。

  • 最后,第2个汞收集管被解吸,纯净的元素汞气体被转移到CVAAS检测器进行检测。
  • 如果在检测顺序中预设了重复分析,WA-5A 将再次从 LP-WA恢复进样。
NIC Mercury Testing

它是如何工作的?

水在石油加工过程中有许多用途,包括但不局限于冷却高温操作过程、设备清洗、蒸汽生成、单位水压测试,以及最后但并非最不重要的消防灭火。

S-MA 是一个冲击器装置选项,可使 WA-5满足还原汽化法应用,通过金汞齐将汞富集,然后用冷蒸汽原子吸收光谱法 (CVAAS) 或原子荧光光谱法 (CVAFS) 测量。

加工工艺中的水样可能会受到汞污染,在作为废水被排放前或重新循环进入加工工艺前,必须对汞进行检测。AQUA 套件可供选择,AQUA套件的灵敏度高,可以用于检测更大体积(通常为 20mL)的痕量级汞样品。

应用

锅炉水 & 工艺用水  |  废水  |  河水  | 饮用水  |  海水及更多.

方法(AAS–具有富集功能)

ISO 12846 |  EN-12338

方法(AFS–具有富集功能)

USEPA 1631e  |  ISO 17852

AQUA 套件是采用冲击器装置的还原气化法的手动装置。

  • 提示:分析总汞含量,水样需要先进行酸消解,这样还原气化反应才能够在AQUA冲击器装置内发生
  • 样品管中装入所需的水性样品。将还原剂SnCl2  和 H2SO4 添加到样品管中,将所有 Hg²⁺ 转化为 Hg⁰。

Sn²⁺+ Hg²⁺→Hg⁰+ Sn⁴⁺

  • Hg⁰从样品溶液中清除出来,并被吹扫到位于WA-5内的汞收集管,所有元素汞富集到金汞齐上。
  • 加热汞收集管,Hg⁰被空气载气(WA-5A) 或 氩气载气(WA-5F) 送入相应的检测器 (AAS 或 AFS) 进行测量。
  • 检测限可低至ppt级别

注意:

要从水样中测量总汞,在还原气化前必须先对样品进行化学消化,以分解有机汞。如果没有进行适当的样品消解,这种技术只能测量Hg²⁺ 和 Hg⁰。
